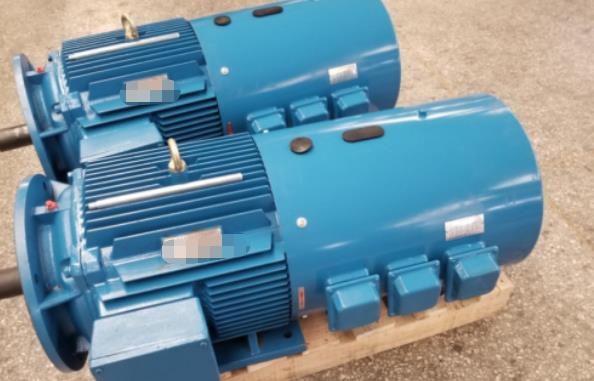

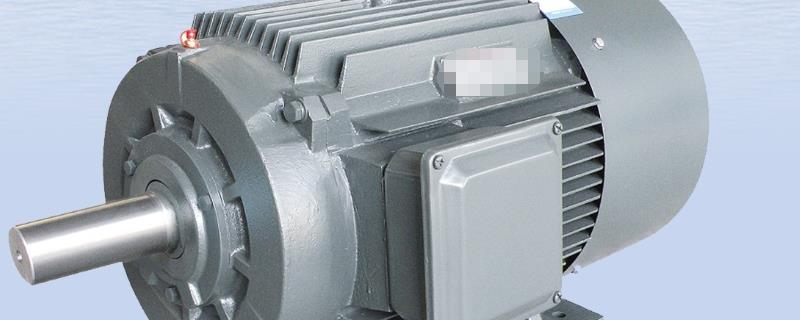

變頻電機結構和常規的鼠籠轉子式三相異步電機相似，變頻電機的和普通電機結構上的區別就變頻電機的絕緣槽做了加強處理，因此變頻電機的拆卸方法和常規的電機的拆卸方式是相同的。

變頻電機結構拆卸方法步驟

變頻電機拆開和原電機一樣拆，變頻電機和普通電機只是繞組區別，和普通電機一樣拆裝，變頻電機的裝配步驟與拆卸步驟相反。拆卸前，應清理現場，準備工具，并在接觸線、端蓋和外殼、軸承蓋和端蓋等上作標記，以免在裝配時出錯。拆卸變頻電機的一般步驟如下：

1.拆下油聯軸器的皮帶或連接銷;

2.拆下接線盒中的電源連接和地線;

3.拆卸滑輪或聯軸器;

4.拆下螺母和墊圈;

5.拆下前軸承的外蓋;

6.拆下封面;

7.拆下葉片蓋;

8.拆下刀刃;

9.拆下軸承外蓋;

10.拆下后端蓋;

11.萃取轉子;

12.拆下前后軸承的內蓋。

變頻電機主要部件的拆卸和裝配方法

1.當滑輪或聯軸器被拆除時，在滑輪或聯軸器與軸之間作出位置標記，固定螺釘和銷被擰開，然后滑輪或聯軸器慢慢拉出。我拔不出來。往里面的洞里倒些煤油，再拉一次。還不能拉緊滑輪或用緊急火耦合快速加熱，同時用濕布包軸，連續澆灌冷水，以防熱量進入電機內部。裝配時，首先將轉軸、滑輪或聯軸器的軸孔砂與細鐵砂布打平，將滑輪或聯軸器與軸上的鍵槽對齊，在鑰匙的一端使用熟制的鐵或硬木塊，并輕輕敲打插槽中的鑰匙。鑰匙應該是松的和適中的，過緊或過松會傷害鑰匙和槽，太松也會使皮帶打滑或震動。

2.拆卸和裝配軸承蓋。軸承外蓋的拆卸非常簡單，只要固定軸承蓋的螺絲松開，前后軸承外蓋就可以拆卸。前后軸承的外蓋應分開標記，以免在裝配時安裝錯前、后。軸承外蓋的裝配方法是：通過軸套將外蓋插入端蓋的外部，插入螺釘，一手握住螺釘，另一手轉動軸，使軸承的內蓋與外蓋的螺釘孔對齊，螺釘可插入內蓋的螺釘孔內，最后也可緊固另外兩個螺釘。

3.端蓋的拆卸和裝配。拆卸前，應標明端蓋與閥座之間的連接處，以便能夠恢復。然后松開固定端蓋的螺絲，然后用螺絲刀慢慢撬開下端蓋子(螺釘和撬蓋都應該是均勻和對稱的對角線)。

前后端蓋應作標記，以免在裝配前后出現錯誤。裝配時，應在外殼和端蓋之間對齊接縫標記，并安裝端蓋。插入螺絲，隨時旋轉轉子，檢查旋轉是否靈活。

4.轉子的拆卸和裝配。拆卸前后端蓋后，可將轉子拔出。由于轉子很重，應注意不要折斷定子線圈。

5.滾動軸承的拆卸和裝配。拆卸滾動軸承的方法類似于拆卸滑輪，但也可以用滑輪進行。

在日常生活中，變頻電機是主要用于設備的變速調頻，當電機出現故障是就會對電動機進行拆卸查找故障。對變頻電機進行拆卸時，最好對拆卸的順序進行相應的記錄，以免在對變頻電機進行安裝時，出現一定的紕漏，從而導致變頻電機安裝失敗，影響變頻電機的使用。
