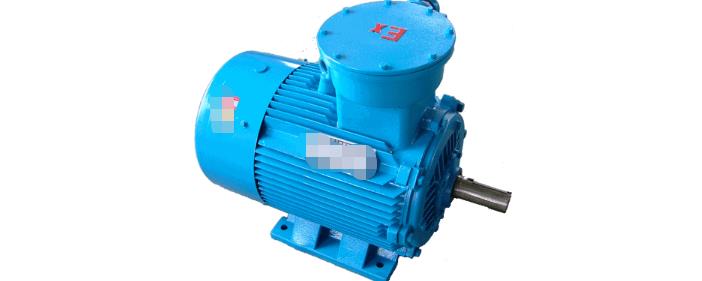

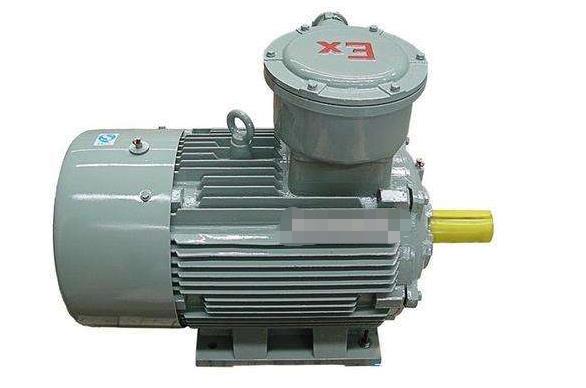

防爆變頻電機的冷卻風扇安裝和及誒吸納和普通的防爆電機有一定的區別,主要表現為防爆變頻電機的冷卻風扇的接線是采用獨立接線的方式進行接線的,而普通防爆電機的接線方式是和變頻電機一起接線的。

防爆變頻電機冷卻風扇的安裝接線

1.從長遠的電機維護保養來說,必須安裝散熱風扇、具體看變頻電機運轉情況,如果長時間處于低頻運轉則更需要散熱,否則長期過熱內部電線絕緣會下降,最終導致電機損壞。

2.防爆變頻電動機一般采用強迫通風冷卻,主電機散熱風扇是使用獨立的電機驅動,專門的冷卻風扇電機,也就是說散熱風扇為380V,50HZ工頻電源獨立供電,該風扇的動力來自于單獨的電源,不能從主電機出線。一般為星形接法,防爆變頻電動機的接線方法與普通電機相同。不同的變頻電機后面帶一個獨立的散熱風扇,對電機進行強制冷卻。

3.防爆變頻散熱風扇的接線方法

(1)星形接去

接線方法一般為星形接法,成為一公共點O從始端ABC引出三條端線,把三相電源三個繞組的末端、XYZ連接在一起。防爆變頻電機散熱風扇的接線方法與防爆電機的接線方法相同,沒什么差異之處,但不能和電機并接。

(2)接線順序

防爆變頻電機的主電機是通過接變頻器來帶動的,散熱風扇是應當接在工頻電源上的,再在散熱風扇上連接一個變頻器的控制線,這樣的話電機一啟動散熱風扇就會一同轉動了。

(3)風扇位置

控制柜要預留足夠空間擺放風扇,風道位置要設計合理,所有進風口要設置防塵網,排風通暢,避免在柜中形成渦流,在固定的位影成灰塵堆積。

防爆變頻散熱風扇安裝接線的注意事項

1.防爆變頻電動機安裝冷卻風扇為電機降溫冷卻用。不單是防爆防爆變頻電機,普通防爆電機也要另加裝“冷卻風扇”。因?yàn)殡姍C(jī)工作時是會有發熱的。

2.為保證電機不有過熱現象,發出的熱量要通過風、水或其他載體帶走,才能起到降溫的效果。最簡單的方法是通風降溫的方法。電機一般是自帶風葉(即裝在電機軸上),但電機通過某種手段降速運行時,其自帶的風葉在低速運行時,風葉所鼓動的風量是不足以起到降溫的效果。所以要另裝配“冷卻風扇”。為保證“冷卻風扇”的送風量,其所接的電源是全壓的。

3.如果散熱風扇與電機平行,主電機不接近額定頻率,則風扇電機的速度與頻率成正比,風量與風扇速度的平方成正比,則速度與電機的速度基本相同。

4.在低頻的情況下,散熱風扇速度慢,風量不足,散熱無路,電機的散熱效果將大大降低,這與直接安裝在電機軸上的普通防爆電機風扇沒有什么不同。

防爆變頻電機的接線和安裝相對來說還需要注在接線后進行檢查,以免出現電機的接線故障。防爆變頻電機是防爆電機中具有變頻調節功能的電機,其具有良好的調速功能。
